水压致裂地应力测试系统

水压致裂地应力测试系统由井下测试工具、地面供压与控制、数据采集及定向配套组成，可结合钻孔条件配置封隔器、测量记录及印模工具，服务现场原位地应力测试。

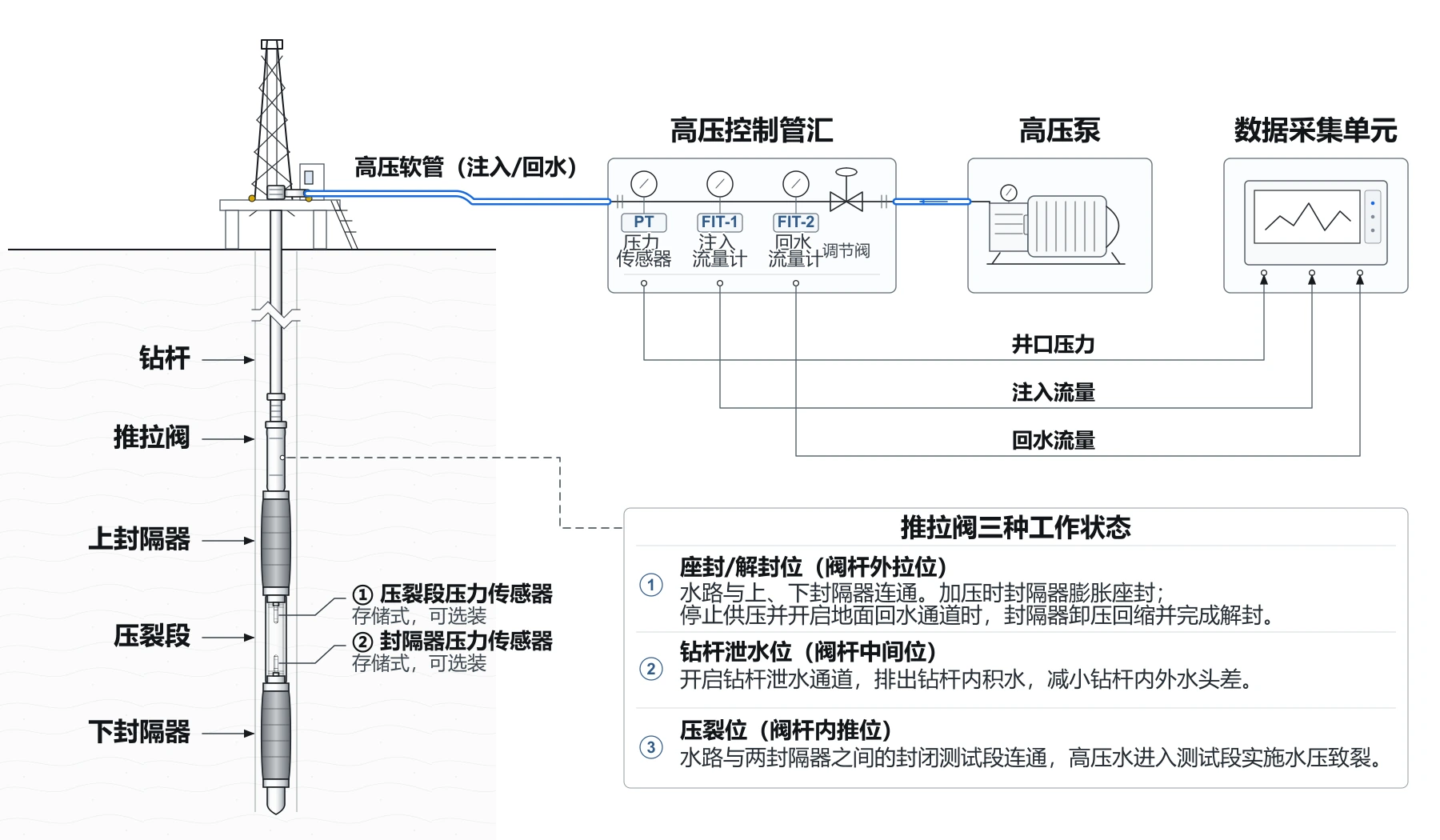

成套系统组成

• 井下工具串：钻杆、推拉阀、封隔器和测试段连接总成。
• 地面供压控制：高压泵、控制管汇及高压连接管路。
• 数据采集：地面压力、注入流量及回水流量记录。
• 可选井下记录：压裂段与封隔器压力记录，以及温度等配套记录。
• 裂缝定向：印模器、印模短节与井下定向记录装置。

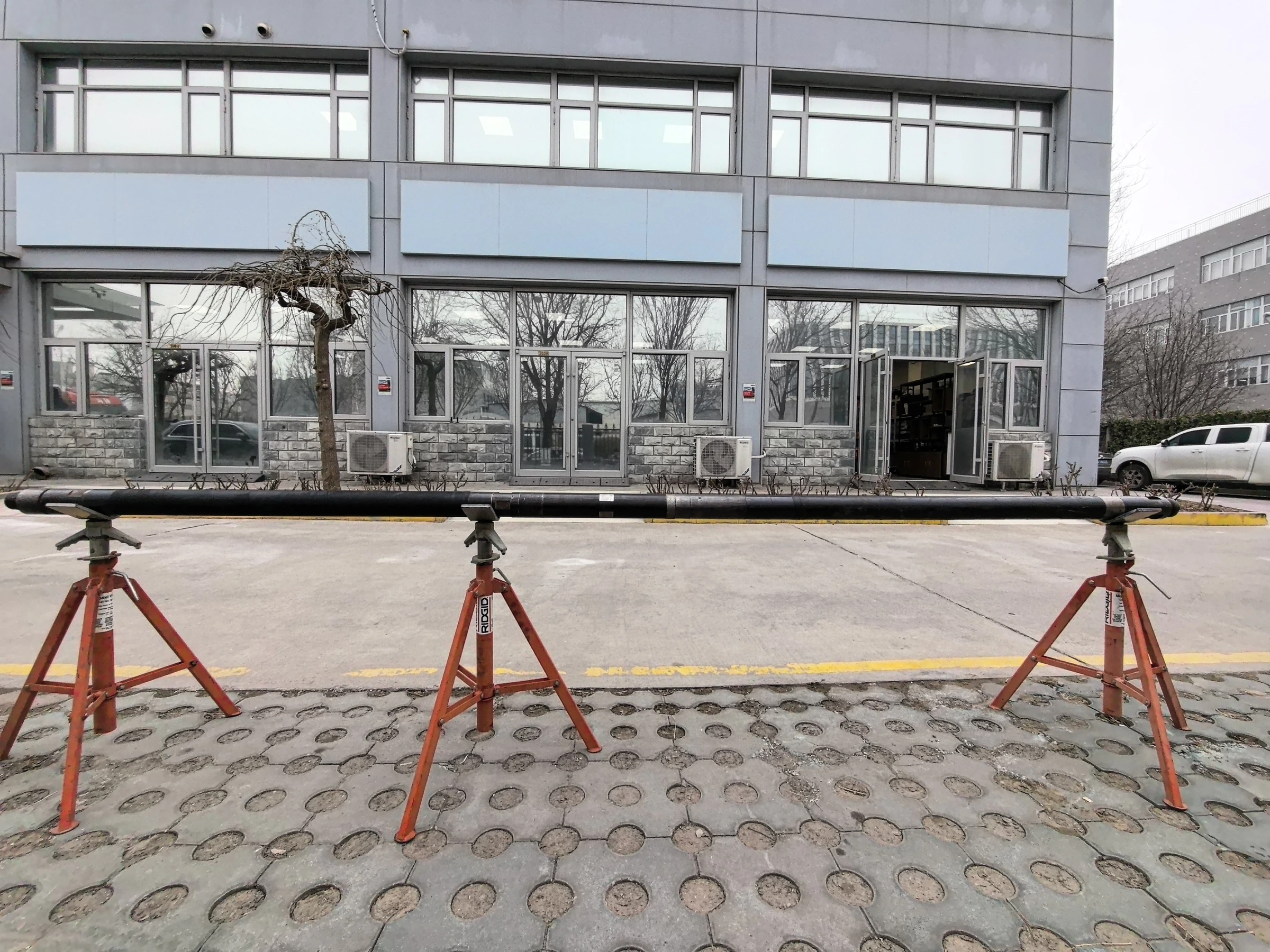

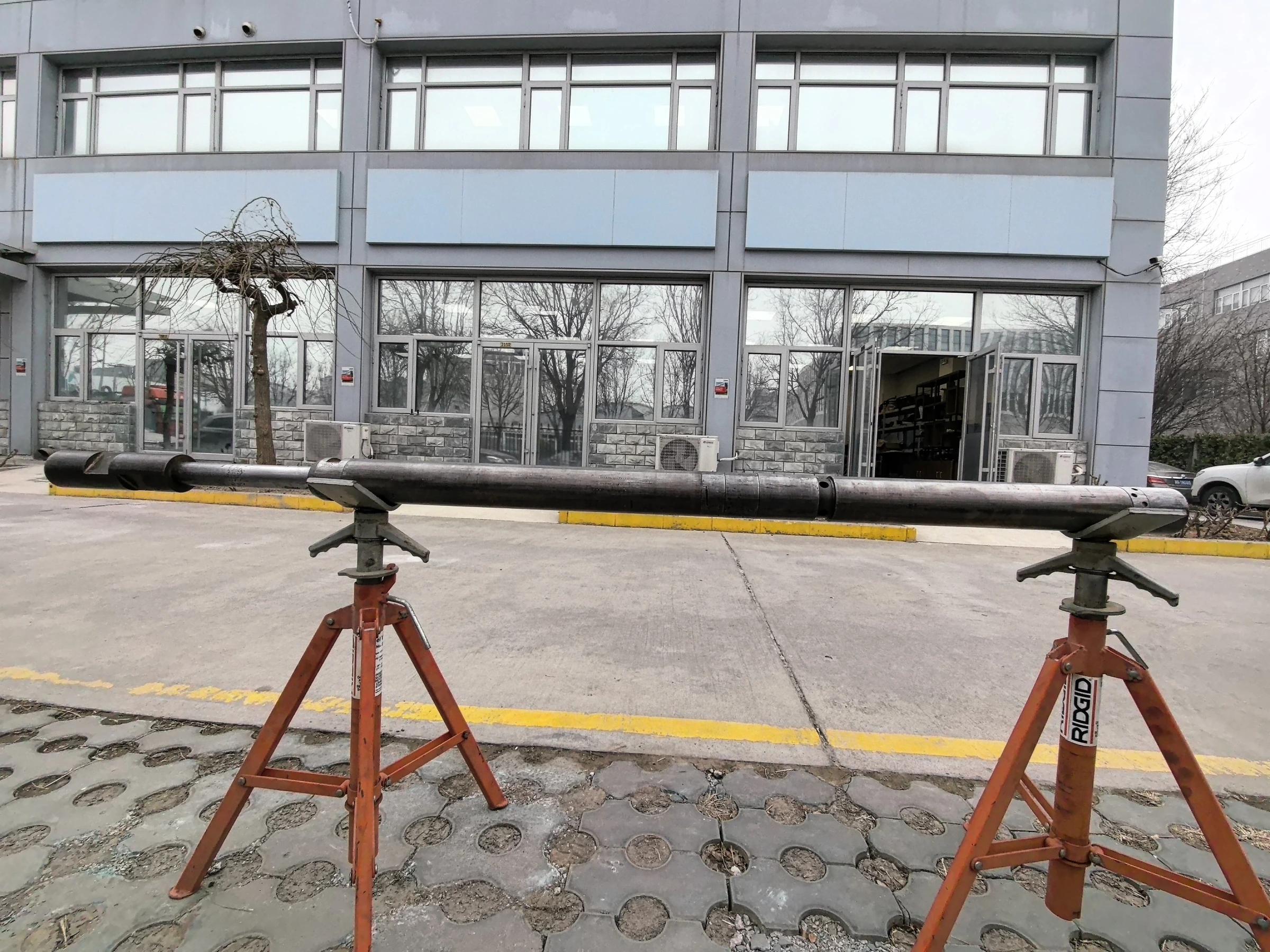

推拉阀与封隔器配套

推拉阀通过工作位切换，配合完成封隔器座封与解封、钻杆泄水以及测试段压裂等工况。封隔器在测试位置建立测段隔离，井下连接与管路配置需结合孔径、孔深和孔壁条件确认。 跨阶式封隔器采用标准化与一体化连接思路，便于按孔径选择组合及现场更换。部件维护、连接检查和密封检验与现场测试流程配套进行。

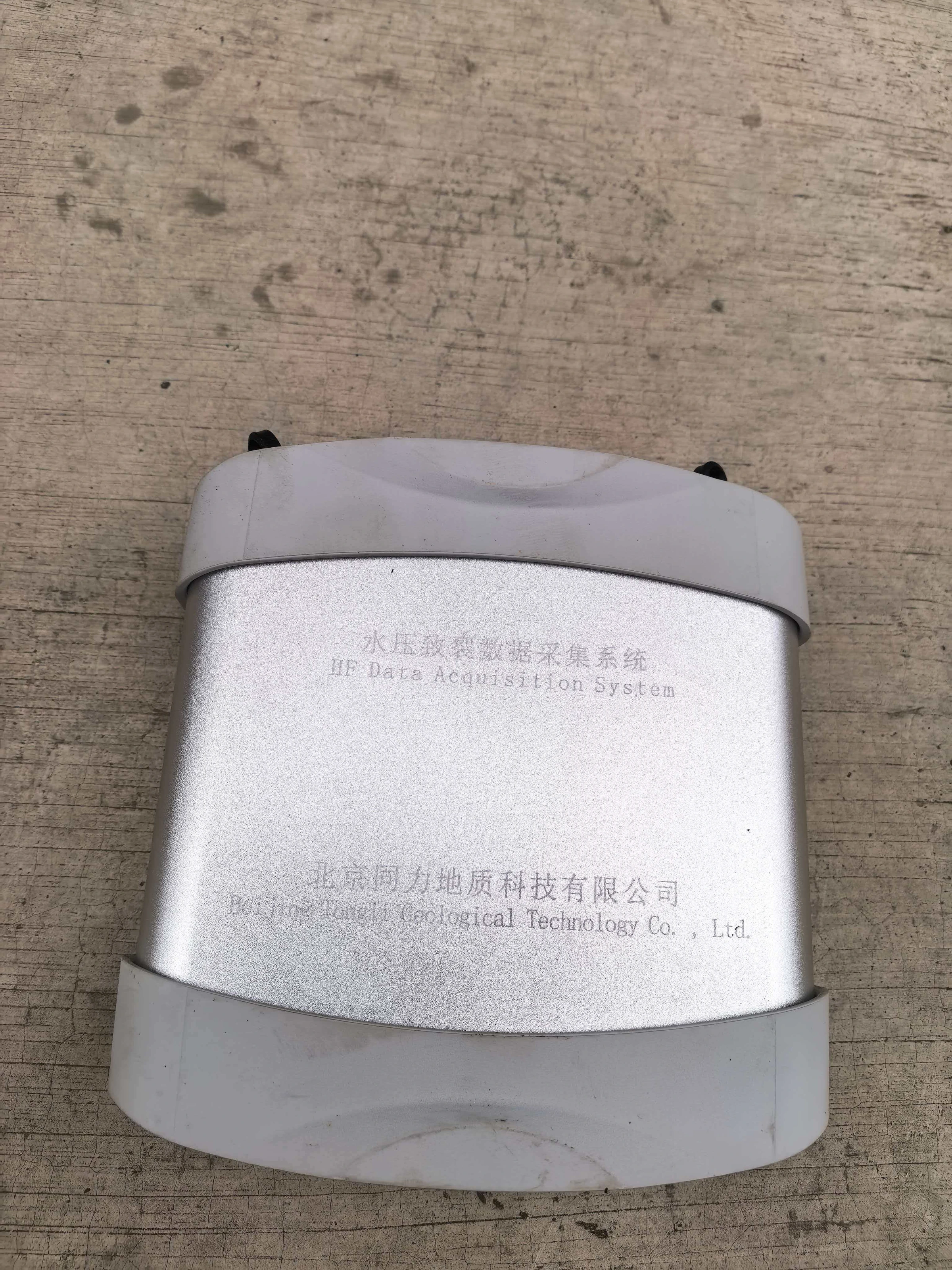

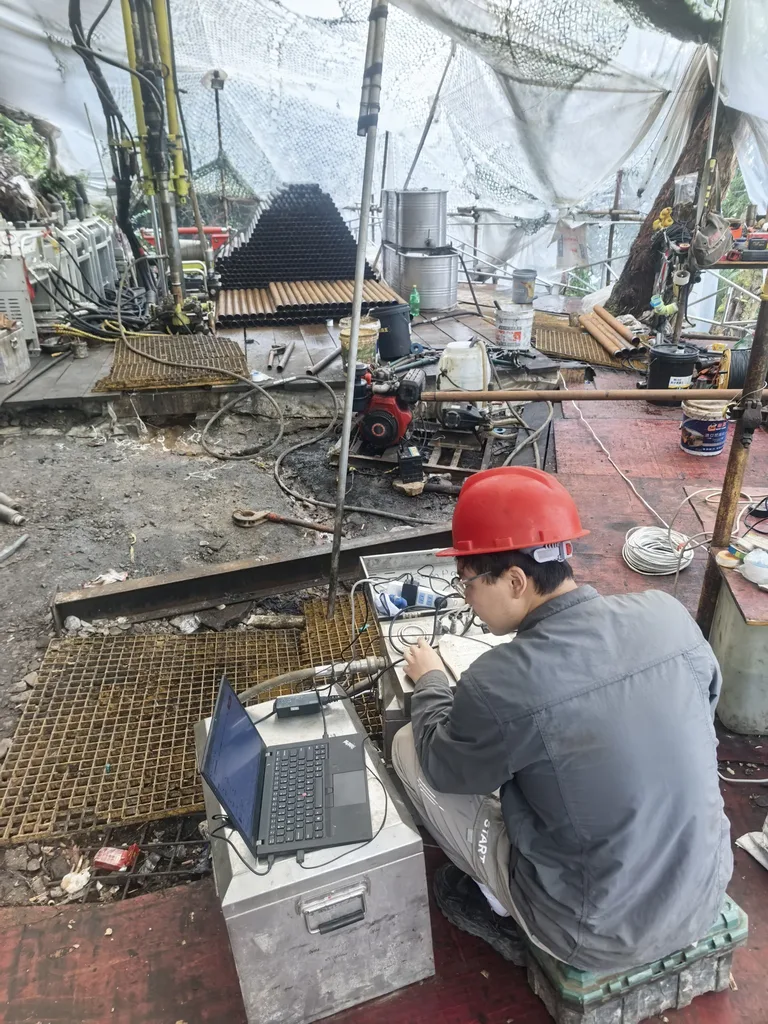

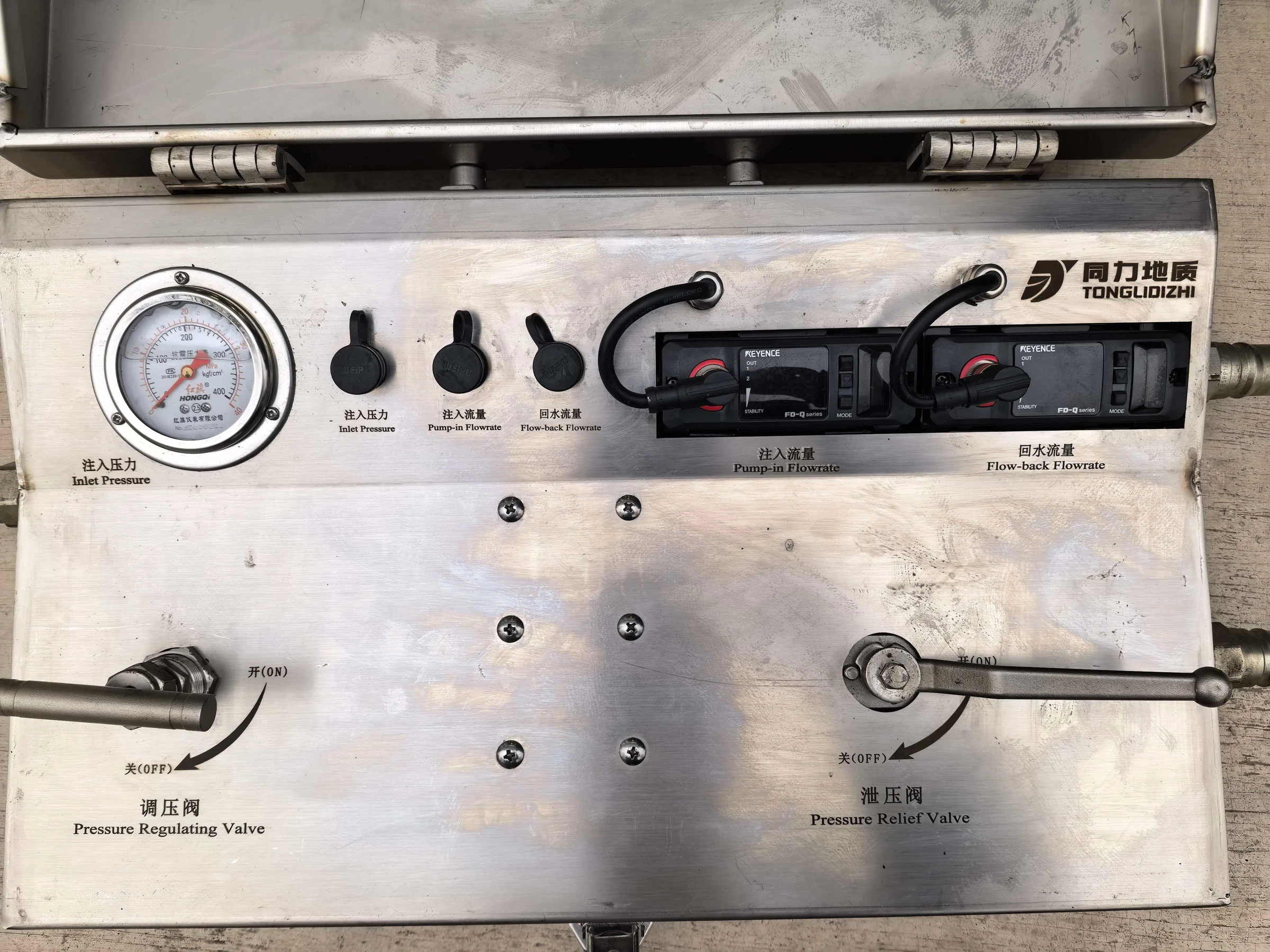

地面采集与井下存储记录

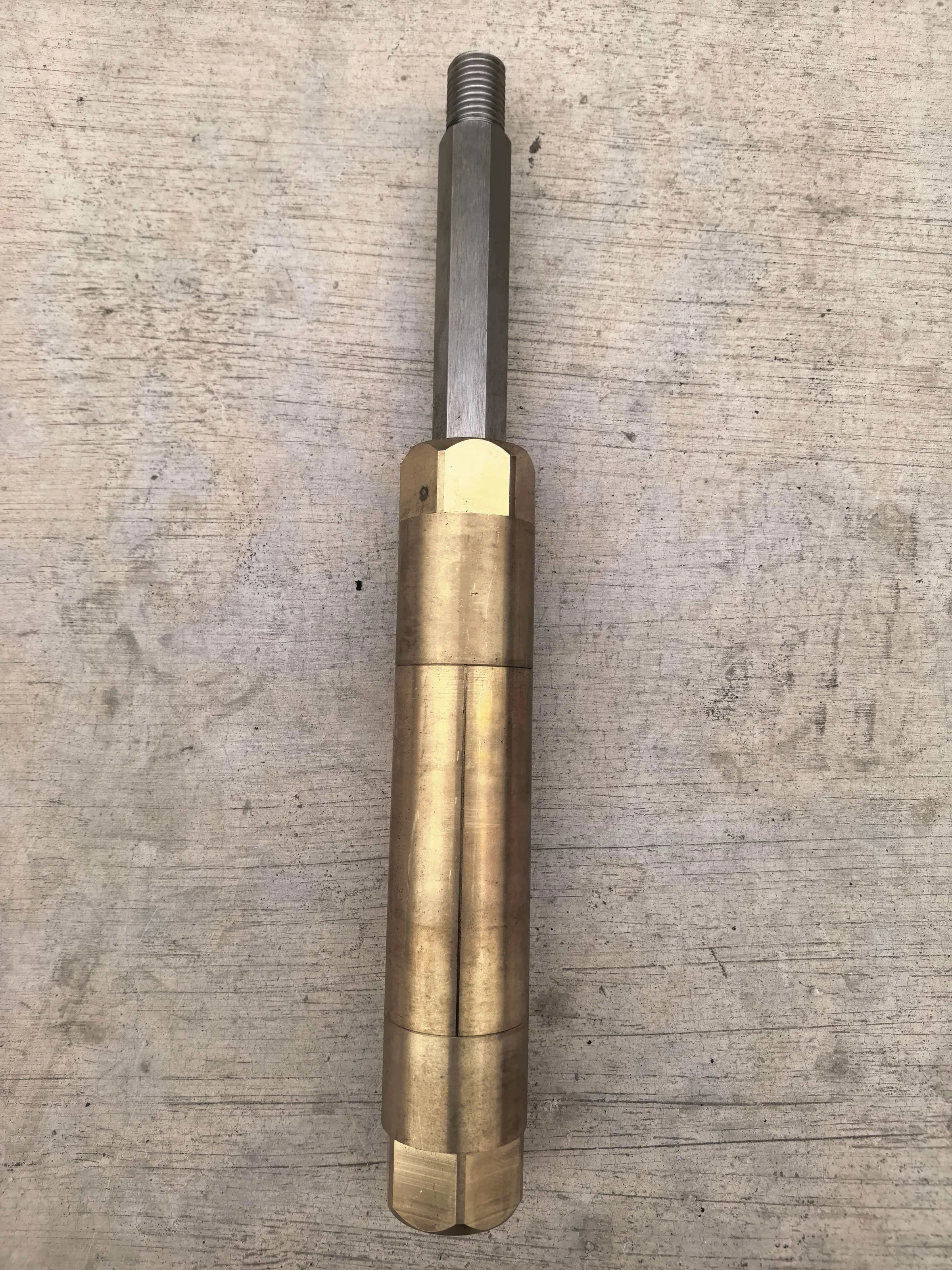

地面采集系统记录井口压力、注入流量和回水流量，用于跟踪试验回次和操作过程。可选的井下存储传感器分别记录压裂段与封隔器压力，工具回收后导出数据，与地面曲线对齐复核。 井下压温传感器及三维定向器按实际测试任务选配。定向记录可与印模基线、裂缝印痕和孔向资料关联，支撑后续成果解释。

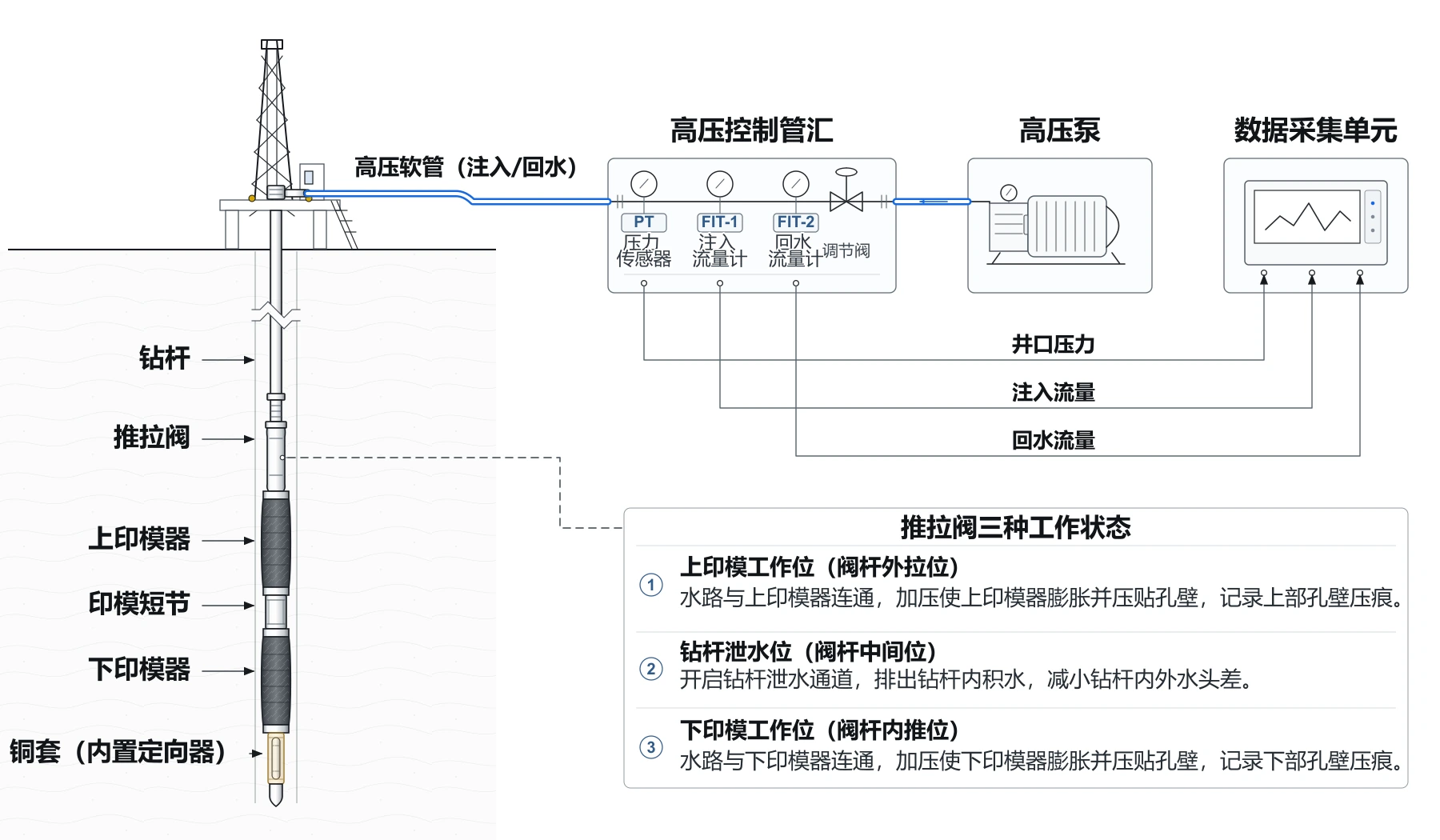

双印模定向系统

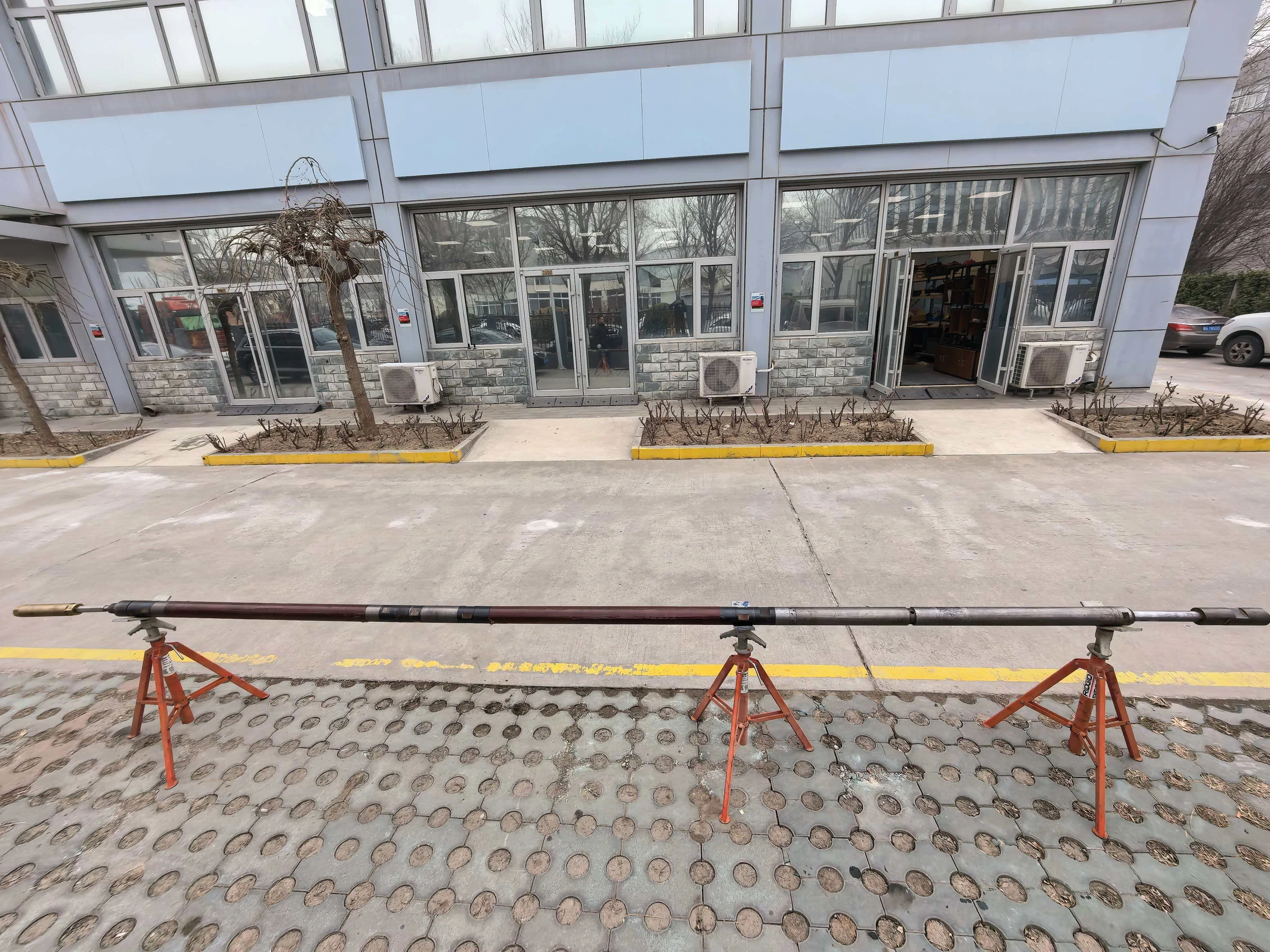

双印模总成包括上、下印模器、印模短节及内置定向器的连接段。按工作位切换分别完成上、下印模记录，将孔壁裂缝痕迹与方位信息关联。 印模配套既可用于裂缝方向识别，也便于在成果整理中对照印痕、基线和定向资料。具体使用方式需结合测段位置、工具组合及试验条件确定。

设备指标与配置说明

下列指标按所提供设备资料整理，推拉阀尺寸与耐压属于相应部件参数；测试系统的适用孔况、工作条件和配套方案需结合具体任务确认。不同配置的测量通道与附件可按需要组合。 设备可与现场测试服务、数据解释及工程评价配套使用，形成从工具配置、试验记录到成果整理的工作流程。
