三维地应力场数值模拟及综合分析

三维地应力场模拟以原位测试为基础，将钻孔测点信息与工程区地形、地质资料结合，建立三维有限元模型，分析地下岩体中应力量值、方向及其空间变化，为地下厂房、输水隧洞等工程的方案研究与围岩稳定性评价提供参考。

从测点数据到工程区应力场

水压致裂等原位测试能够获得钻孔不同部位的应力信息。三维模拟进一步把这些测点放回地形与地质背景中，研究工程关键部位之间的应力变化，识别沟谷地形、埋深变化及主要地质构造可能带来的影响。

• 地下厂房与洞室群：了解关键高程及厂房附近的应力分布。
• 引水、输水隧洞：分析沿线及纵剖面的应力变化特征。
• 抽水蓄能工程：为地下厂房、高压岔管和输水系统的工程分析提供初始应力场参考。

以实测数据约束建模与反演

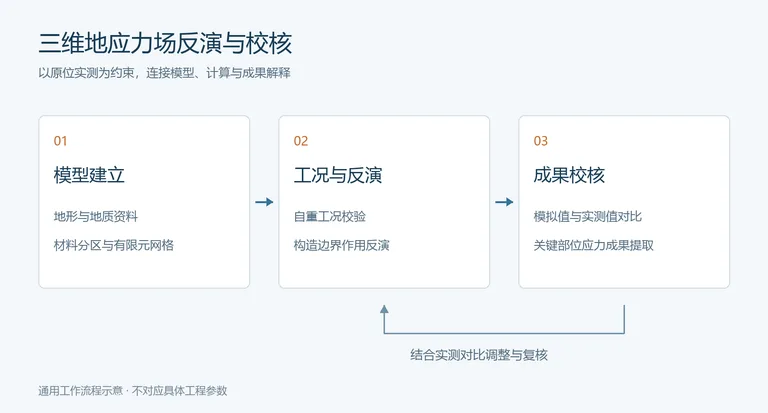

1. 资料整理：结合工程布置、地形与地质图件，整理原位应力量值、方向及岩体物理力学参数。

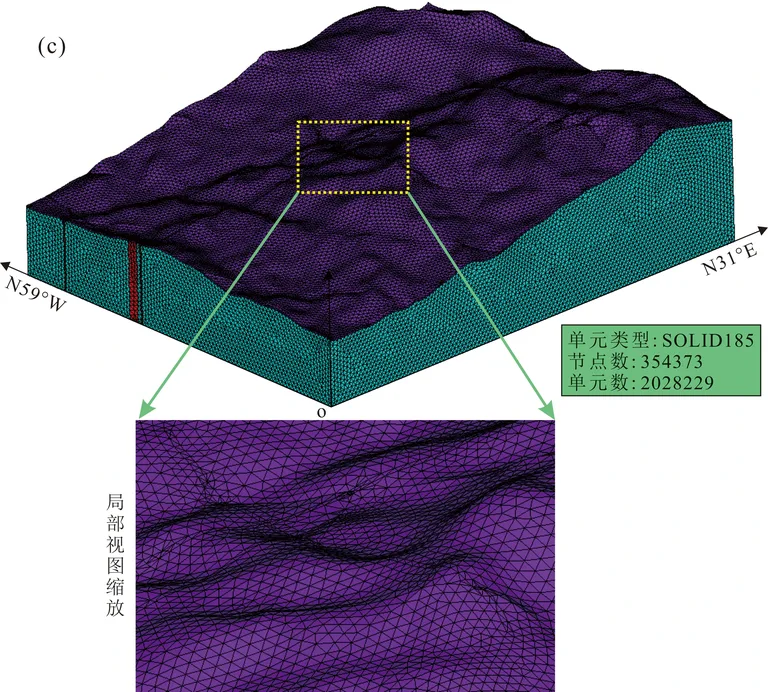

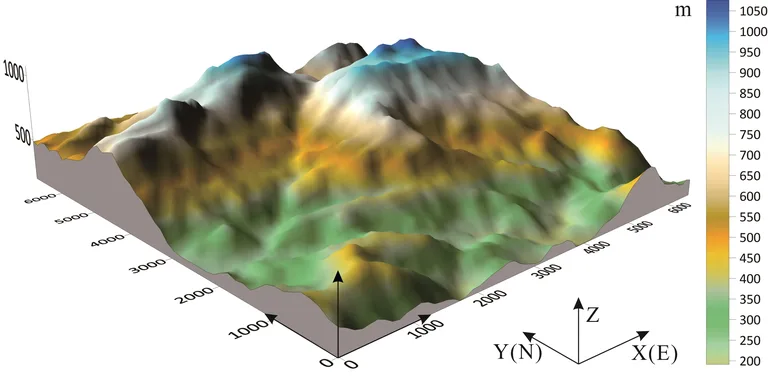

2. 三维建模：建立地形起伏面、材料分区和有限元网格，结合项目需要对主要构造进行合理概化，并设置边界缓冲区。
3. 重力校验：先进行自重工况试算，检查垂向应力随埋深的变化及边界设置的合理性。
4. 构造反演：以实测地应力和区域构造应力特征为约束，采用回归分析及反复试算确定边界载荷的作用方式和量级。
5. 对比与提取：在测点位置提取模拟值进行校核，再输出工程关键高程、平面和线路剖面的应力成果。

从模型结构到工程解读

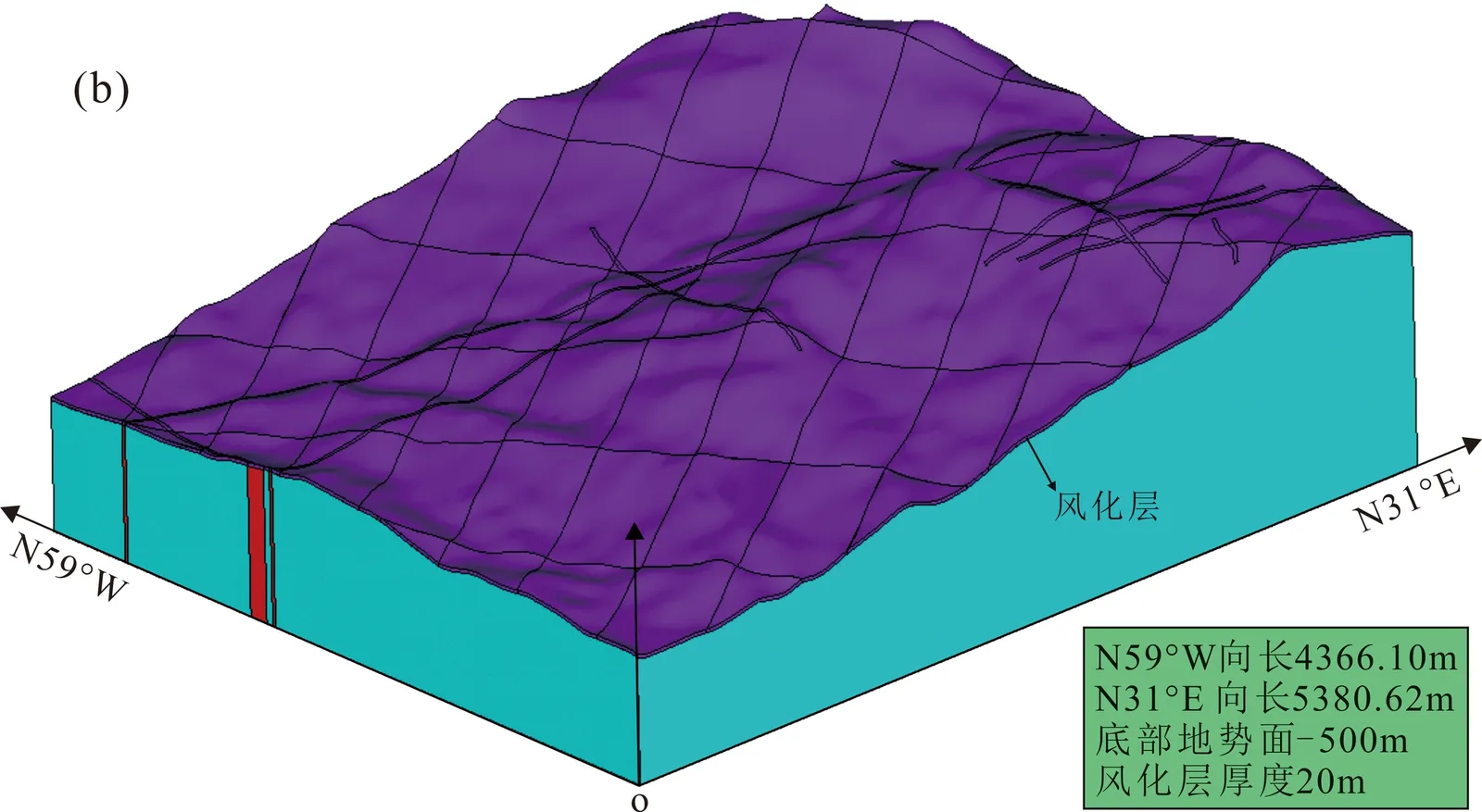

模型结构图用于说明地形、材料分区、网格与计算边界；应力云图用于表达计算结果。两者结合，才能解释应力变化来自哪里、结果对应哪个工程部位。 在工程应用中，可提取三向主应力、水平主应力及其方位，分析不同高程的分布、隧洞沿线变化以及地形或构造附近的局部差异。应力云图需结合图例、单位、剖面位置与实测数据共同判读。

可形成的成果资料

• 原位测试资料整理与模型输入参数说明。
• 三维模型、材料分区、网格及边界加载说明。

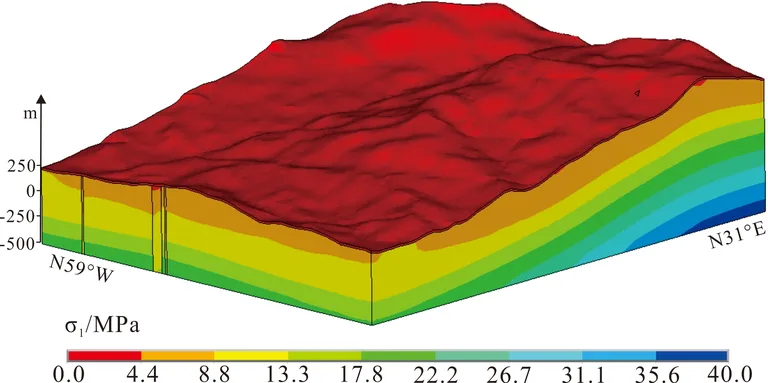

• 最大、中间、最小主应力的空间分布云图。

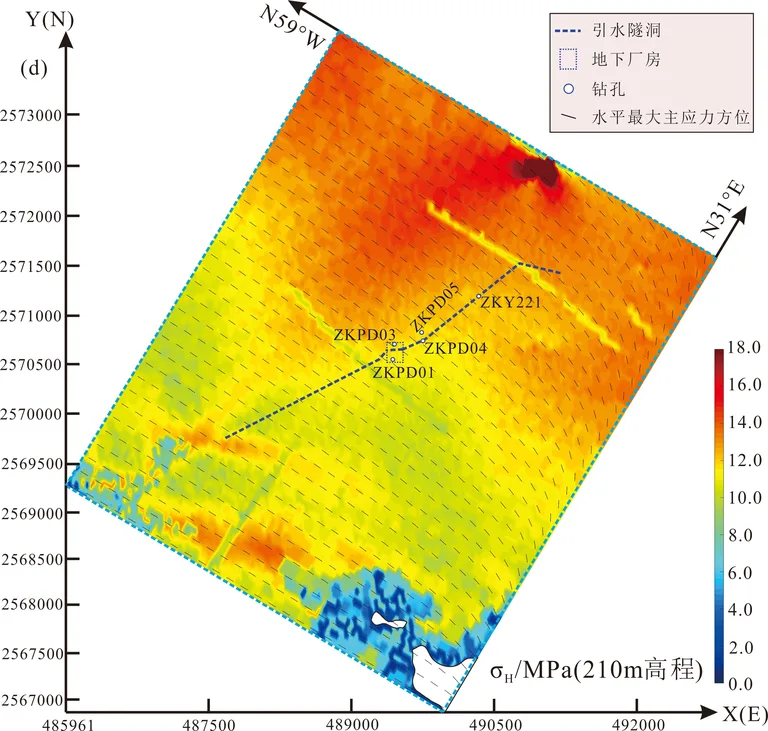

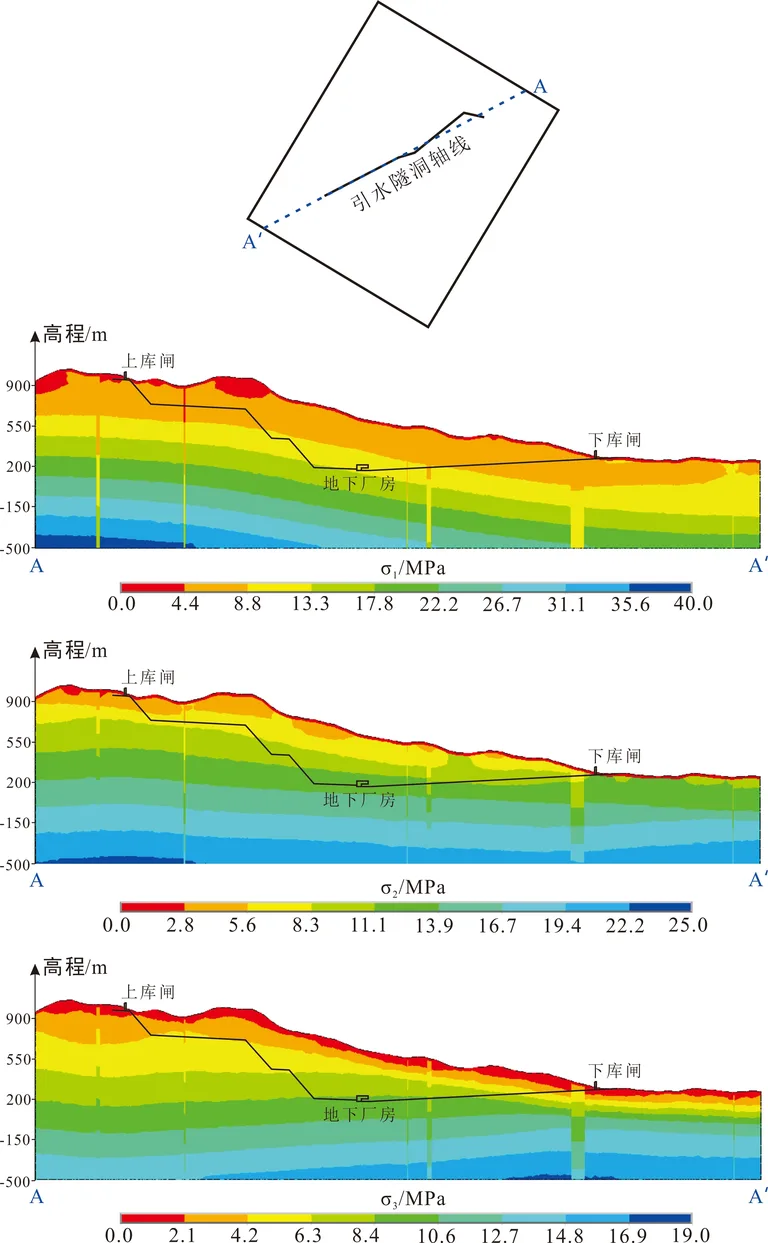

• 关键高程水平主应力及方向图、沿工程线路的应力剖面图。
• 模拟值与实测值对比，以及针对工程部位的分析说明与使用建议。

面向地下工程的应用

结合地下厂房、洞室群、输水隧洞和高压岔管等工程部位，提取与工程布置相对应的应力成果，辅助分析初始应力环境、线路沿线变化及关键部位的应力特征。 下方模型与成果示例展示了地形建模、网格划分、边界加载、三维应力云图和线路剖面等工作内容。具体建模范围、参数和输出图件根据项目地质资料、实测数据与设计需求确定。

成果使用说明

模型反映工程区初始应力分布的总体规律。地形、构造及材料参数的概化可能造成局部计算值与实测值的差异，成果需结合模型假设、适用范围和现场地质条件使用，并与工程设计、后续监测相互校核。
